HiPerCem ®
Schede Verticali
.png)

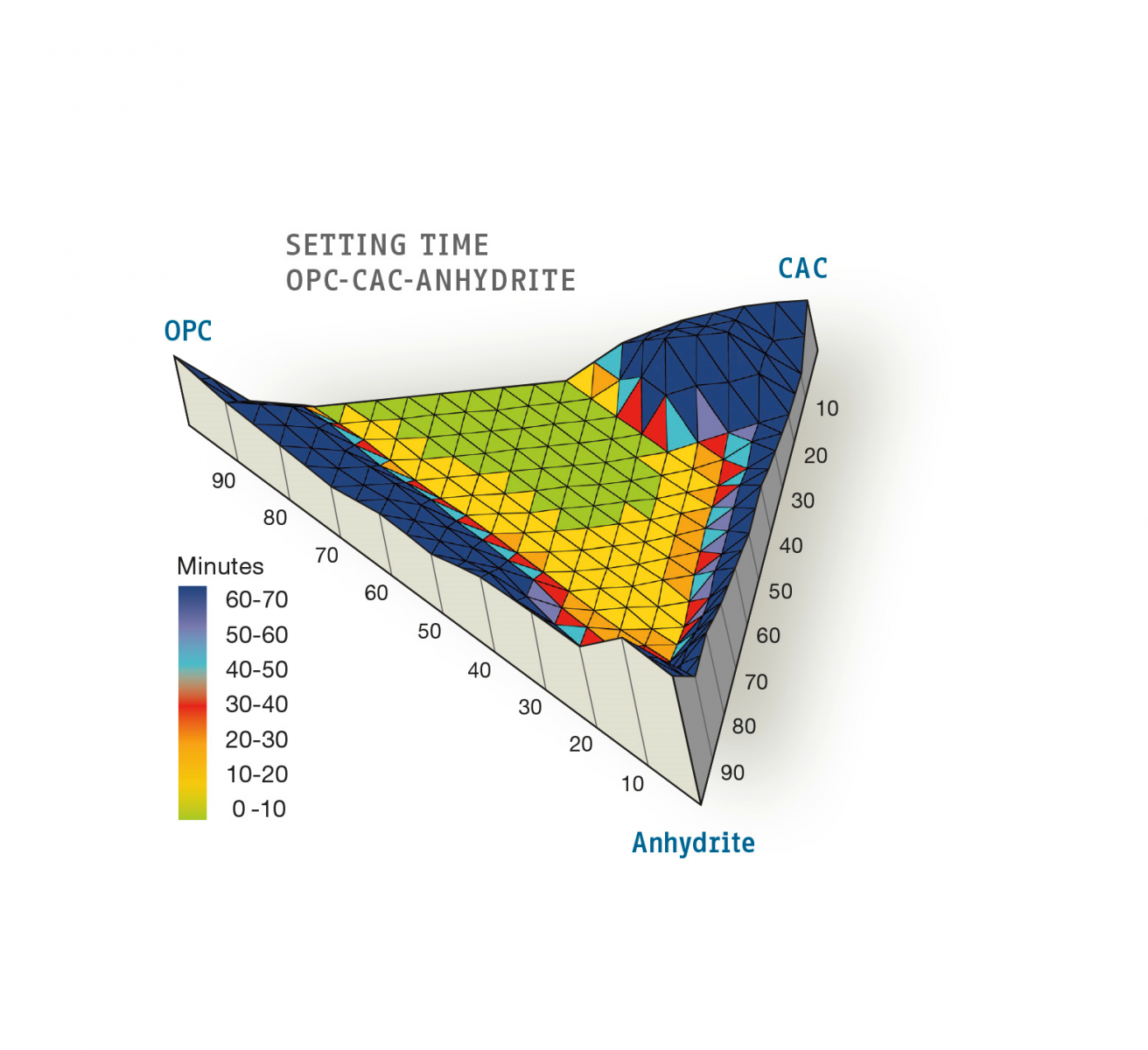

-fig.2-

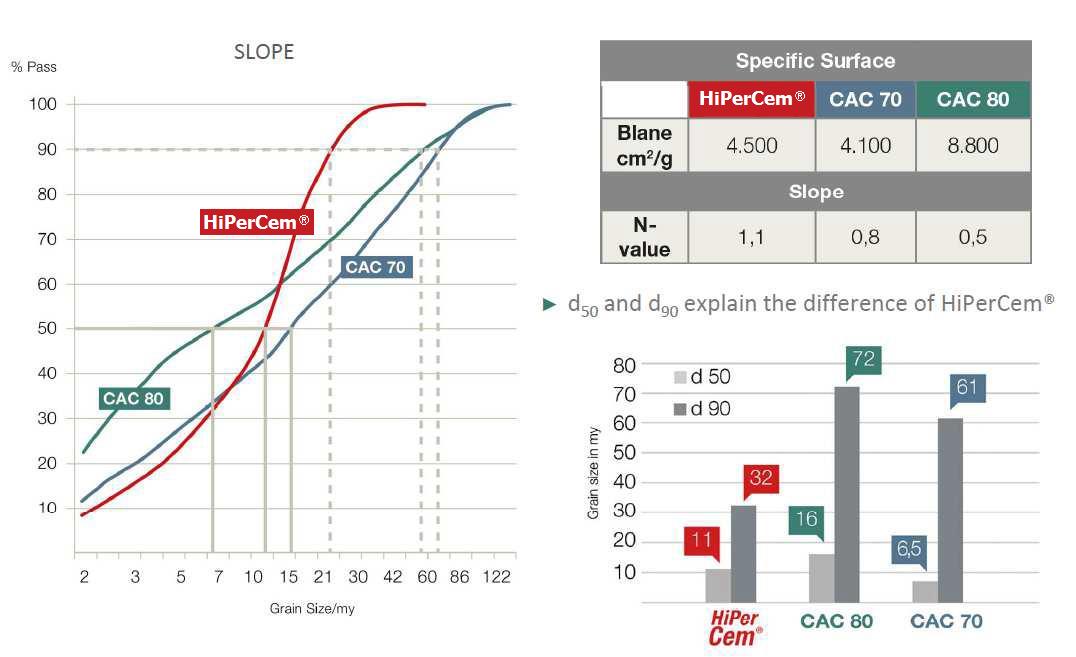

-fig.3-
Con HiPerCem®, la Calucem GmbH lancia un completamente nuovo tipo di CAC (cemento calcio alluminoso) che apre nuove frontiere di applicazioni.
Questo è un prodotto bianco con contenuto basso in ferro.
Le caratteristiche speciali di HiPerCem® sono:

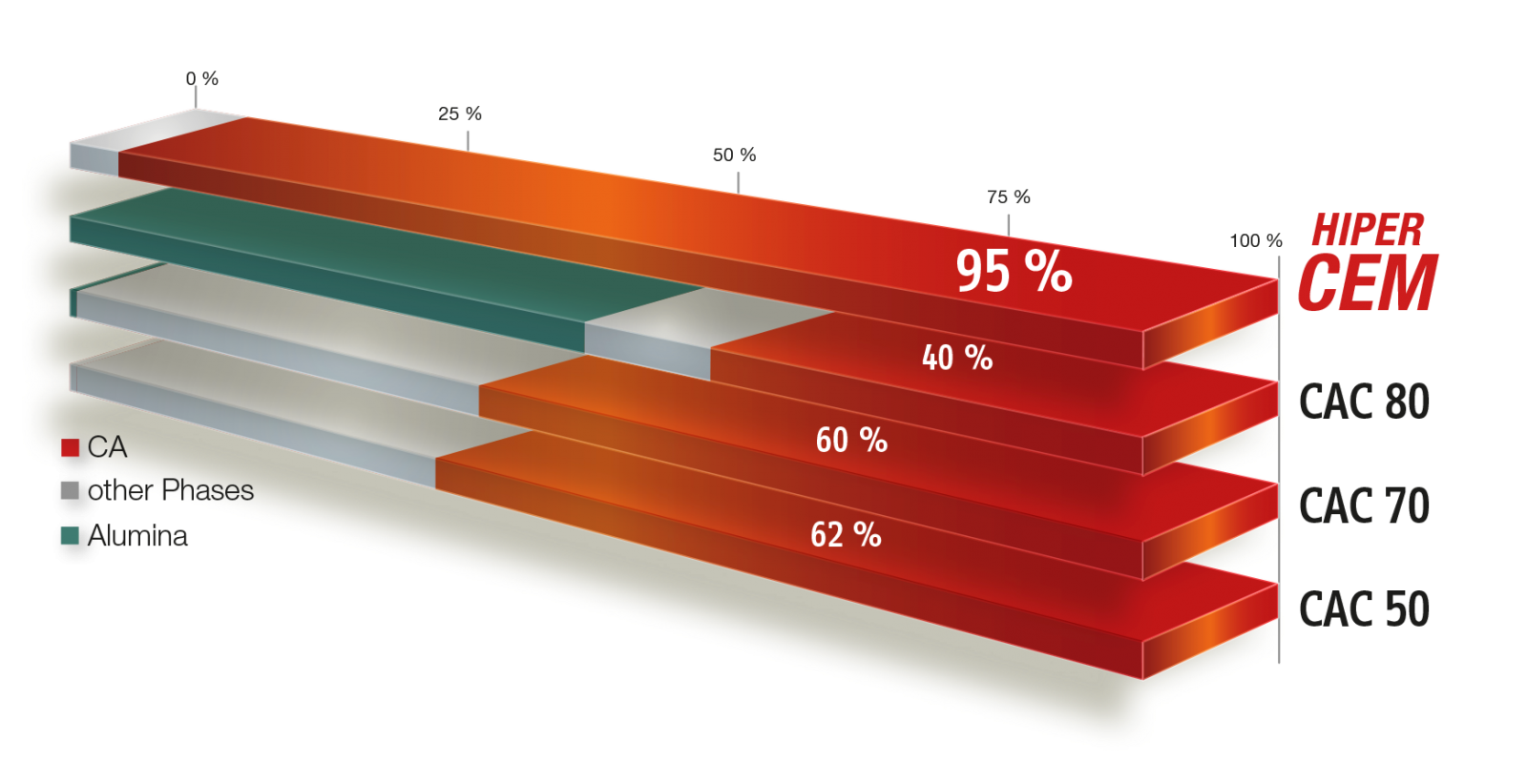

- in termini di composizione mineralogica consiste quasi esclusivamente (maggiore di 95%) di alluminato monocalcico (CA) come il principale materiale attivo idraulico (figura 2)
- Ha una maggior superficie specifica dei cementi standard CAC 70 e 40 (ca. 4500 cmq/g)
- Ha una stretta distribuzione granulometrica (valore N) e perciò può reagire meglio con gli altri componenti del sistema legante
HiPerCem® è un nuovo legante CAC sviluppato per uso in formulazioni in chimica edilizia estremamente sofisticate. HiPerCem® è molto reattivo, bianco, con CAC che combina l'alto contenuto della fase di Monocalcium aluminato (CA) reattiva con una distribuzione granulmetrica ottimizzata con una maggior superficie specifica rispetto ai cementi standard CAC 70 e 40 (ca. 4500 cmq/g).
Non contiene addittivi.
HiPerCem® è stato progettato per rispondere alle richieste di particolari formulazioni in ambito di chimica edilizia al fine di creare prodotti estremamente sofisticati.
HiPerCem® combina le proprietà del classico Cemento Calcio Alluminato (CAC) come presa e indurimento rapido, compensazione al ritiro, resistenza all' abrasione e alla corrosione con colore bianco.
Tutto questo significa che HiPerCem® può essere impiegato per tutte le formulazioni di cementi calcio alluminosi (CAC) nelle chimica edilizia, comprendendo anche rivestimenti decorativi e colorati

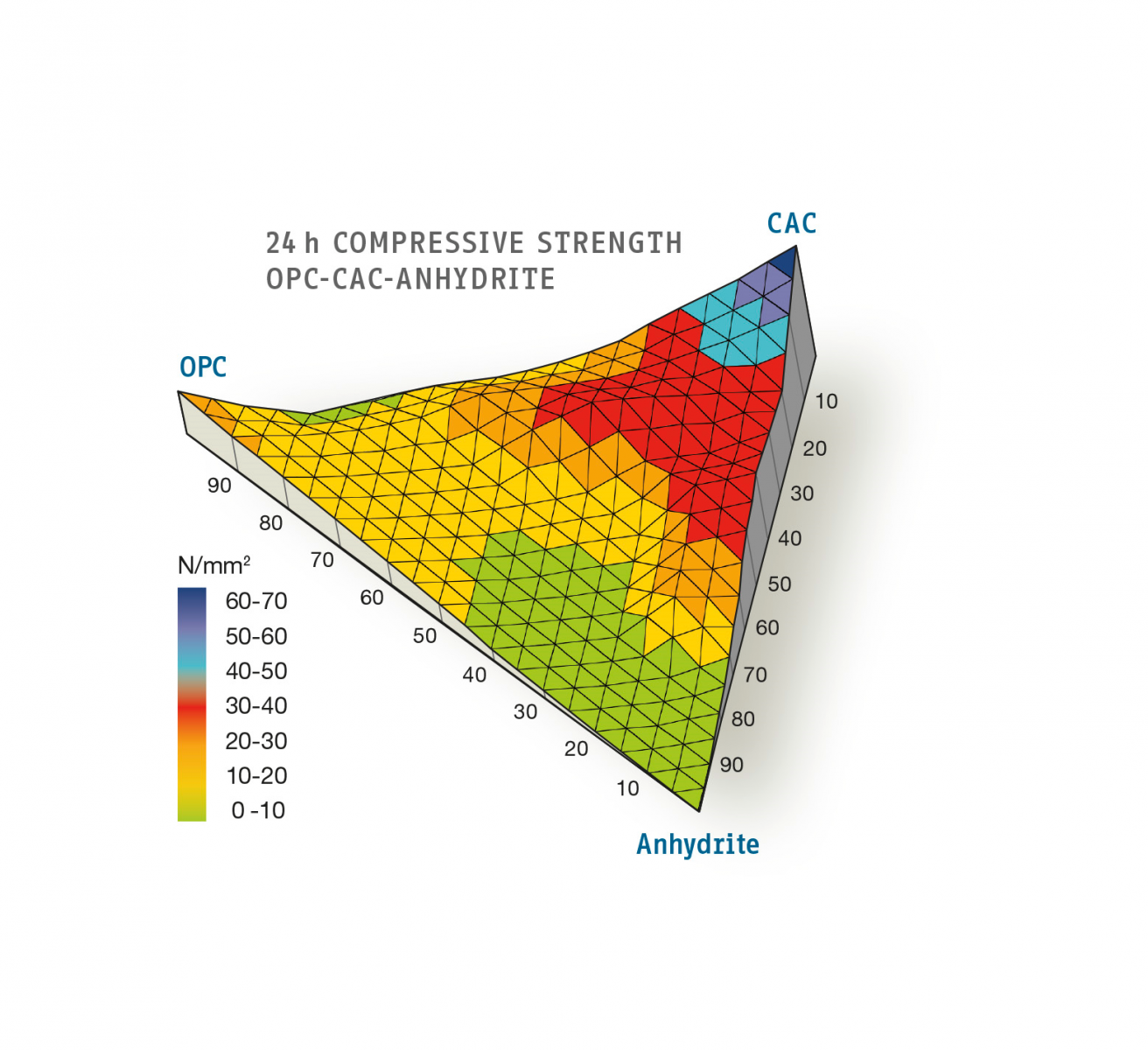

.png)
.png)
Produzione
HiPerCem® è prodotto dalla fusione di materie prime selezionate in speciali forni Dopo il raffeddamento il clinker viene macinato con mulini.
Dati tecnici
La qualità del prodotto HiPerCem® è costantemente controllata.
Composizione Mineralogica
|
Fase minerale principale: |
CA (> 90 ma.%) |
|
Fase minerale minoritaria: |
CA2, C12A7 |
|
C12A7/CA |
< 0.03 |
Composizione chimica (%)
|
Principali componenti |
Range tipo |
valori |
|
Al2O3 |
63.0–65.0 |
> 62.5 |
|
CaO |
33.0-35.0 |
< 35.5 |
|
SiO2 |
0.20-0.50 |
< 0.80 |
|
Fe2O3 |
0.05-0.20 |
< 0.40 |
|
MgO |
< 0.50 |
|
|
TiO2 |
< 0.30 |
|
|
Na2O+K2O |
< 0.40 |
|
|
SO3 |
< 0.20 |
|
Finezza (valore di setaccio del grano massimo)
|
|
Range tipo |
Valori |
|
Valore Blaine (cm²/g): |
4300 - 4700 |
> 4300 |
|
Residuo 90μm: |
|
< 5.0 |
Colore
|
|
Range tipo |
Valori |
|
L * |
89.0 - 92.0 |
> 88.0 |
|
a * |
0.3 < a < 0.9 |
0.0 < a < 1.0 |
|
b * |
2.2 < b < 3.2 |
2.0 < b < 3.2 |
*misurato con Konica Minolta CR-410 su un campione di polvere pressata
Informazioni aggiuntive
|
Densità apparente approx.: |
0.9 g/cm³ |
|
Gravità specifica: |
2.90–3.05 g/cm³ |
Qualità
La produzione di HiPerCem® è soggetta a stretto controllo.
► HiPerCem® è un nuovo alluminato monocalcico per l’ottimizzazione dei calcestruzzi refrattari
► Attraverso proprietà adattate mineralogiche e fisiche si inserisce idealmente nel mondo dei leganti
► Una buona reologia e un buon sviluppo della resistenza permettono una riduzione di CAC e così anche di contenuto CaO
► Funziona con tutti gli additivi e le sabbie disponibili sul mercato e può essere facilmente adattato agli specifici bisogni di un tecnico formulatore
► Proprietà fisiche come specialmente la resistenza dopo la cottura possono essere notevolmente migliorate
► Le proprietà a caldo non soffrono di questi miglioramenti ma bensì grazie a una trama omogenea i calcestruzzi hanno il potenziale per una migliore prestazione
